R100ターボキット

アルトワークス[HA36S]


HA36Sアルトワークス用R06Aエンジンの更なるポテンシャルを引き出すべく、開発したボルトオンターボキットです。

各仕様に合わせて、最適なターボチャージャー、セッティング済ECUをパッケージ化したチューニングキットです。

本製品は車両運動性能などを高める為に開発されたものであり、耐久性や快適性などが犠牲になる場合があります。
本製品を使用する場合は、法律・ルールを厳守の上、安全に注意し、使用者の責任のもとでお取扱いください。
本製品を装着した場合、一定範囲における自動車メーカーの保証が適用されなくなります。





製品特徴

■MSターボチャージャー

ノーマルに対して、コンプレッサーハウジングの大径化と共に、インペラーを大径化することにより、高回転高負荷時にゆとりある風量を確保します。

■専用フルレンジコンピューター

MSターボチャージャー専用のセッティングを施す事で、全域での出力アップを達成。高回転域では、まるで排気量が増えたようなパワーを得ながらも、とても扱いやすい特性としています。

■フルレンジスポーツコンピューター(N1-B、N1-C)からのバージョンアップ

既にモンスタースポーツ製フルレンジスポーツコンピューターを装着済み(N1-Aは対象外)の場合は、リーズナブルなR100ターボバージョンアップキットをご購入いただく事が可能です。

■モンスターテクノロジー
ベンチ上で環境や負荷条件、エンジン仕様を管理&変更しながら、計測、検証を行います。さらにDynapack、シャシーダイナモ、実走行等の実車テストによるフィードバックを繰り返し、ECUマップ全域をフルレンジでセッティングしています。
これらはWRCやパイクスピークなどの競技用エンジンと同じレベルでの開発となり、エンジン、ターボチャージャーの耐久性を確保しながら高出力を発揮する為の必要不可欠なプロセスとなります



製品情報 (価格/適合/仕様)

【品番・価格】

品名 R100ターボキット R100ターボ
バージョンアップキット※1
品番 185500-7350M 185300-7350M
税抜価格 ¥198,000 ¥173,000
ご購入
モンスタープロショップ
限定取扱商品
  • ※1 既にモンスタースポーツ製フルレンジECU(N1-B、N1-C)を装着済みのお客様のみ対象になります。
  • 本製品はモンスタープロショップ限定取扱商品です。お求めの際は、最寄りのモンスタープロショップにてお問い合わせください。
    >>モンスタープロショップ

【適合車種】

年式 駆動方式 T/M エンジン
15.12~18.11
(1型)
FF MT R06A
DOHCターボ
  • 5AGS車、4WD車については適合確認中

【仕様】

セット内容
・ハイパワーターボチャージャー
・専用ECUデータ
本キットの装着に際して、以下の部品が別途必要になります。
・スパークプラグ(NGK8番相当)
    ※指定以外の仕様ですとエンジンが破損します。
・タービンガスケットセット(純正新品でも可)
 ご購入ページへ>>
HA36S用 R100ターボキット仕様
スペック
N2-C
使用燃料 ハイオク
参考ブースト圧 1.2
変更内容 速度リミッター解除
レブリミッター変更(7000⇒7800rpm)
ブーストリミッター変更
ブーストソレノイドマップ変更
燃料3Dマップ最適化
点火3Dマップ最適化
VVT制御最適化

装着部品・必要部品
N2-C
ハイパワーターボチャージャー MXR10
高熱価プラグ(NGK#8相当)別売
タービンガスケット 別売(純正可)
Sp-XX(GT-XX)マフラー
MSハイフローインタークーラー ※1
PFX400インテークキット ※1
  • ●・・・・必須
  • ○・・・・推奨
  • ※1 他社製品とのマッチングは未確認になります。
  • ※ 仕様と異なる部品を装着の場合は、ECU発送前に必ずお問い合わせください。
ターボチャージャー製品仕様 ( )内ノーマル値
メーカー IHI
型式 MXR10
設計出力 ps(kw) 90~100(66~74)
A/R 6(6)
コンプレッサーインペラ
入口径 28(23)
出口径 40(37)
トリム比 49(38.6)
タービンホイール
ターボ入口径 36 (36)
ターボ出口径 24 (24)
コンプレッサートリム比 44.4(44.4)
アクチュエーター仕様
調整 ターンバックル調整式

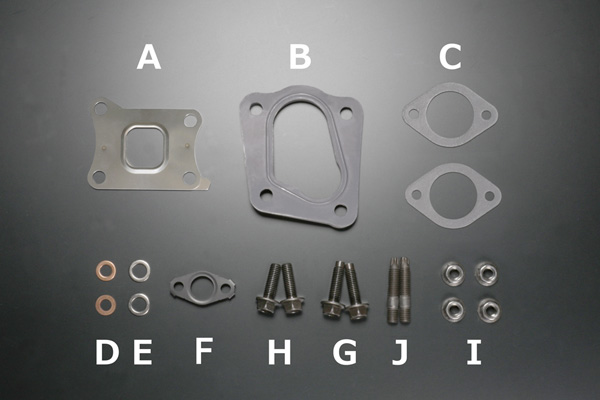

【交換用ガスケット&締結部品】


品名
純正品番
数量
タービン側 A ガスケット,ターボチャージャー 14181-74P50 1
B ガスケット,TCターボアウトレット 14182-74P50 1
コンプレッサー側 C ガスケット,インテークエアパイプ 13955-56F00 2
オイルライン D ガスケット(8.2x14x1) 09168-08016 2
E ワッシャ(10x15x1.5) 09161-10009 2
F ガスケット,オイルドレーン 13945-50R00 1
ボルト類 G ボルト(8x29) 09135-08013 2
H ボルト,エキゾースト8x25 14118-70G50 2
I ナット 08316-1008A 2
J ナット 09159-08130 2
K スタッドボルト 09108-08297 2

R100ターボキット用『ガスケットセット』
右記A~Jのガスケット類一式に加え、ターボアウトレット側のボルト ナット類を付属させました。
税抜き価格
¥5,300
品番
183500-7350M
ご購入
楽天 yahooショッピング
純正品番は2018年6月時点でのスズキ純正部品のものです。
画像にある部品は、実際のものとは形状が若干異なります。




【ご購入の流れ】



1.モンスタープロショップ各店舗に事前にご連絡いただいた上で、店舗に車両でご来店をお願いします。

作業日程を調整、車両をお預かりし、作業いたします。(ご来店当日の作業、車両引渡しはできません。)



■取扱店舗



・モンスター函館(北海道 函館)

TEL:01374-7-1660  e-mail:hakodate@tajima-motor.com 店舗webサイト>>



・モンスター仙台(宮城県仙台市)

TEL:022-776-1970 e-mail:sendai@tajima-motor.com 店舗webサイト>>



・モンスター江戸川(東京都江戸川区)

TEL:03-5612-0040 e-mail:edogawa@monster-sport.com 店舗webサイト>>



・モンスター東名横浜(東京都町田市)

TEL:042-796-7772 e-mail:yokohama@monster-sport.com 店舗webサイト>>



・モンスター静岡磐田(静岡県磐田市)

TEL:0538-66-3325 e-mail:iwata@monster-sport.com 店舗webサイト>>



・モンスター広島空港本郷(広島県三原市)

TEL:0848-60-6007 e-mail:hiroshima.hongo@tajima-motor.com 店舗webサイト>>



・モンスター広島(広島市西区)

TEL:082-299-9611 e-mail:hiroshima@tajima-motor.com 店舗webサイト>>



・モンスター福岡(福岡県大野城市)

TEL:092-504-0017 e-mail:fukuoka@tajima-motor.com 店舗webサイト>>



※上記以外の販売店ではお求めいただけません。





2.書き換え作業終了後、機能をご確認いただいた上で、車両引渡しとなります。





【注意事項】

  • 本製品は「性能重視部品」扱いとなります。使用する際は、法律・ルールを厳守の上、安全に注意し、使用者の責任のもとでお取扱いください。
  • 本製品は、純正ECU(以下、ECU)に独自のデータを上書きするため、メーカーによるECUに対するソフトの更新(リコール等含む)は出来ません。
  • メーカーによるECUのソフト更新を実施する場合は、新たにECUをお買い求めいただく必要が発生します。
  • ECUの更新によりECUを別途購入し更新された場合は、本製品を上書き出来なくなります。あらかじめご了承下さい。
  • 本製品は、取扱店舗にてお客様のECU品番を確認後、専用品手配となりますので、後日ご来店・車両引渡しとなります。
  • 車両の仕様によっては、作業ができない場合もございます(初回来店時に確認させていただきます)。
  • 作業終了後、ECUへのラベル貼付を行います。
  • 本製品の制御により標準車両に比べ燃費が悪化する場合がございます。
  • 本製品は、純正部品(標準部品)とは別の扱いを受けるため、車両保障修理等が受ける事が出来なくなる場合があります。予めご了承ください。
  • 本製品を使用するとエンジン、駆動系等の車両の耐久性に著しく影響を与えます。予めご了承ください。
  • 組み合わせ部品に制限が有ります。
  • ・市販ブーストコントローラーとの組み合わせはできません。
  • ・指定のスパークプラグを使用してください(NGKスパークプラグか、同等のレーシングプラグ) 。
  • ・燃料ポンプの性能低下がある場合は、新品に交換してください(使用により性能低下した燃料ポンプでは、燃料噴射量が不足しエンジン破損に繋がります)。
  • 燃料は無鉛プレミアム(ハイオク)ガソリンを使用してください。
  • 油温・水温等がノーマルよりも上昇する為、適切な温度管理と必要に応じた冷却対策を行ってください。
      推奨品:『オイルクーラーキット』  >>詳細
